ما هو الغرض من المسمار المحدد على دوار الفرامل؟

ما يفعله الدوار اللولبي المفرد في المضخة التجويفية التقدمية

A الدوار المسمار واحد هو مكون العمود الحلزوني الذي يدور داخل الجزء الثابت المطابق لتحريك المواد السائلة أو شبه الصلبة من خلال مضخة حلزونية تقدمية، أو الذي يدفع المواد البلاستيكية ويذيبها للأمام داخل برميل الطارد. وظيفتها الأساسية واضحة ومباشرة: عندما يدور الدوار، يشكل الأخدود الحلزوني تجويفًا مغلقًا مقابل الجدار المحيط، ويتقدم هذا التجويف على طول المحور، حاملاً معه المواد بمعدل تدفق ثابت ومنخفض النبض. هذه هي الإجابة المباشرة على ما يفعله الجزء، وكل شيء أدناه يشرح كيفية عمله، ولماذا يتآكل، وكيفية اختيار جزء منه وصيانته بشكل صحيح.

في تطبيقات المضخة، يعمل الدوار مع الجزء الثابت للمضخات الحلزونية التقدمية ، غلاف مبطن بالمطاط الصناعي يوفر سطح الختم. في تطبيقات البثق، تعمل نفس الهندسة الحلزونية على جدار برميل معدني بدلاً من الجزء الثابت المطاطي. يعتمد كلا النظامين على نفس المبدأ الأساسي: هندسة لولبية دوارة تحول الطاقة الدورانية إلى إزاحة محورية ثابتة للمادة.

نظرة عامة على المنتج والتصميم الهيكلي

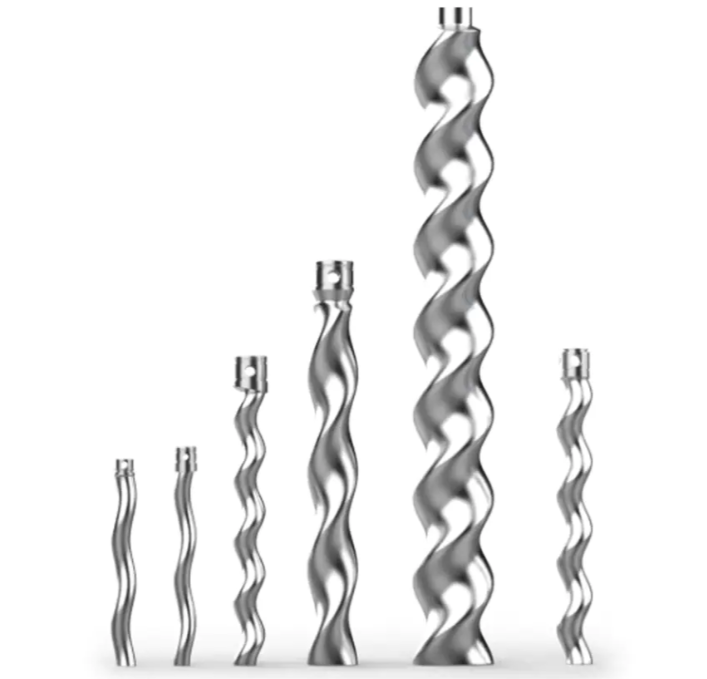

تُظهر الصورة أدناه مجموعة من الدوارات اللولبية المفردة بأطوال مختلفة وملامح ميل مختلفة، مما يوضح كيفية قياس نفس التصميم الحلزوني الأساسي لسعات التدفق وأحجام التطبيقات المختلفة، بدءًا من وحدات الجرعات المدمجة إلى الدوارات الأطول المستخدمة في مهام النقل ذات الحجم الأكبر.

يتم تعريف كل دوار بعدد صغير من المعلمات الهندسية التي تحدد أدائه: القطر الخارجي للدوّار، والميل (الطول المحوري لدورة حلزونية كاملة)، والانحراف (الإزاحة بين خط مركز الدوار وخط الوسط الهندسي)، وعمق الأخدود. يقوم الرسم البياني متساوي القياس أدناه بتسمية هذه المعلمات على نموذج دوار مبسط لتسهيل متابعة المصطلحات عند قراءة الرسم الفني أو كتالوج قطع الغيار.

إن فهم هذه المعلمات مهم لأن تغيير أي منها يؤدي إلى تغيير خصائص تدفق الدوار، وشكل القص، ونمط التآكل. يميل الميل الأقصر مع عمق الأخدود الأصغر إلى ملاءمة واجبات الضغط العالي والتدفق المنخفض، في حين أن الميل الأطول مع الأخدود الأعمق يفضل التعامل اللطيف مع المواد الحساسة للقص مثل المنتجات الغذائية. هذا هو السبب أعراض الدوار المسمار واحد غالبًا ما ترجع أسباب التآكل المبكر إلى عدم التطابق بين الشكل الهندسي الأصلي وحالة التشغيل المتغيرة، وليس إلى وجود خلل في الجزء نفسه.

كيف يتطور تآكل الدوار أثناء التشغيل

داخل جهاز بثق البلاستيك، يقوم الدوار اللولبي المفرد بدفع المواد الخام إلى الأمام ويولد الحرارة من خلال الاحتكاك عندما تمر المواد عبر الفجوة بين الأخدود الحلزوني والجدار الداخلي للبرميل. أثناء دوران المسمار، فإنه يطبق قوة القص والضغط على المادة، مما يؤدي إلى تليينها تدريجيًا وخلطها بالتساوي قبل دفعها نحو القالب وقذفها إلى الشكل النهائي. تؤثر سرعة اللولب ودرجة حرارة البرميل وضغط النظام بشكل مباشر على مدى كفاءة تشغيل هذه العملية، وتؤثر أيضًا على مدى سرعة تآكل سطح الدوار.

في بيئة العمل ذات درجة الحرارة العالية، يأتي تآكل الدوار بشكل عام من أربعة مصادر متداخلة. أولاً، تعمل درجة الحرارة المرتفعة على تليين مادة الدوار نفسها، مما يزيد من الاحتكاك بجدار البرميل وينتج عنه تآكل حراري. ثانيًا، تنتج الحركة النسبية بين الدوار والبرميل والمواد وأسطح التلامس الأخرى أثناء الدوران تآكلًا ميكانيكيًا عاديًا بمرور الوقت. ثالثًا، يمكن للشوائب مثل المواد المضافة أو الرطوبة المتبقية في المواد المعالجة أن تؤدي إلى تآكل سطح الدوار وتسريع التدهور. رابعًا، تؤثر هندسة الدوار واختيار المواد ودقة التصنيع على مدى مقاومته لكل ما سبق منذ البداية.

يعرض الرسم البياني الشريطي الأفقي أدناه مقارنة عامة وتوضيحية لمدى قوة مساهمة كل من هذه العوامل الأربعة في التآكل الكلي للدوار في ظل التشغيل المستمر في درجات الحرارة المرتفعة. الغرض منه هو أن يكون دليلاً مفاهيميًا وليس إحصائية مُقاسة من أي عملية تركيب فردية، نظرًا لأن نسب التآكل الفعلية تختلف حسب المادة والسرعة وتاريخ الصيانة. ومع ذلك، فإن الترتيب النسبي يتوافق مع الخبرة الميدانية المشتركة: يميل التآكل الحراري والميكانيكي إلى السيطرة، في حين تعمل العوامل المسببة للتآكل والعوامل المرتبطة بالتصميم كأسباب مساهمة وليست أسبابًا أولية. يساعد التعرف على العامل الأكثر نشاطًا في نظام معين في تحديد ما إذا كان الإصلاح ذو الأولوية هو ترقية الطلاء، أو تحسين التبريد، أو مراجعة الهندسة.

اختيار المواد والطلاءات المقاومة للتآكل

يبدأ التحكم في تآكل الدوار اللولبي الفردي باختيار المواد. تعتبر سبائك الفولاذ أو السبائك المتخصصة المقاومة لدرجات الحرارة العالية، والتآكل، والمقاومة للتآكل هي نقطة البداية القياسية للدوارات التي من المتوقع أن تعمل بشكل مستمر في ظل الظروف الصعبة. بالإضافة إلى المواد السائبة، تلعب معالجة السطح دورًا لا يقل أهمية في إطالة عمر الخدمة.

طلاءات السطح

إن تطبيق طبقات مقاومة للتآكل مثل كربيد التنغستن أو نيتريد السيليكون على سطح الدوار يزيد من صلابة السطح ويحسن المقاومة لكل من التآكل الميكانيكي والحراري، وهو أمر ذو قيمة خاصة في خطوط البثق للخدمة المستمرة.

تحسين الهندسة

يؤدي تحسين المعلمات الهندسية مثل زاوية الحلزون، والميل، وعمق الأخدود إلى تقليل مدة بقاء المادة على اتصال مع سطح الدوار وتقليل قوة القص عند أي نقطة منفردة، مما يقلل بدوره من تركيز التآكل الموضعي.

تعزيز نظام التبريد

يساعد تعزيز نظام التبريد على ضمان تبريد الدوار والبرميل بشكل فعال أثناء التشغيل بدرجة حرارة عالية، مما يحافظ على درجة حرارة العمل ضمن نطاق ثابت ويقلل التآكل الحراري على المدى الطويل.

يقارن الرسم البياني أدناه أربعة أساليب لتصميم الدوار عبر خمسة أبعاد للأداء على نطاق نسبي، مما يوفر إطارًا مفاهيميًا لتقييم ملحقات مضخة المسمار وخيارات ترقية الدوار بدلاً من تقديم تقرير عن أي منتج تم اختباره. إنه يوضح أن الدوار المطلي والمُحسَّن هندسيًا يحقق عمومًا نتائج أعلى في مقاومة التآكل وعمر الخدمة، في حين يظل الدوار القياسي غير المطلي خيارًا معقولاً للتطبيقات الخفيفة أو المتقطعة. إن القراءة عبر المحاور الخمسة معًا، بدلاً من أي نقطة منفردة بمعزل عن بعضها البعض، تعطي أوضح صورة عن المكان الذي يستبدل فيه تصميم معين ميزة بأخرى. يعد هذا النوع من المقارنة مفيدًا للغاية في وقت مبكر من عملية المواصفات، قبل الانتهاء من الاقتران بين العضو الدوار والعضو الثابت لمهمة معينة.

التطبيقات الصناعية للدوارات اللولبية المفردة

يتم استخدام الدوارات اللولبية المفردة والمضخات المبنية حولها عبر مجموعة واسعة من الصناعات نظرًا لأن مبدأ الإزاحة الحلزونية الأساسي يتعامل مع نطاق واسع من اللزوجة وأنواع المواد ذات القص المنخفض نسبيًا مقارنة بتقنيات المضخات الأخرى. أ مضخة المسمار العمودية غالبًا ما يتم تحديد التكوين عندما تكون مساحة الأرضية محدودة أو حيث تعمل تغذية الجاذبية على تبسيط عملية التحميل، بينما تظل التكوينات الأفقية شائعة في خطوط المعالجة المستمرة.

• تستخدم محطات معالجة المياه البيئية أنظمة المضخات اللولبية لنقل الحمأة والمياه المعالجة بشكل موثوق وبنبض منخفض
• A مضخة المسمار مياه الصرف الصحي يتعامل التكوين مع مياه الصرف الصحي البلدية والصناعية التي تحتوي على مواد صلبة دون انسداد مفرط
• A مضخة المسمار الحمأة يتم تحديده عادةً لنقل الحمأة المنزوعة الماء أو السميكة في مرافق المعالجة
• A مضخة برغي الطعام متغير، مصنوع من مواد وتشطيبات صالحة للطعام، ينقل المنتجات الغذائية اللزجة أو المحتوية على جزيئات بلطف
• تعتمد عمليات قطاع المواد الكيميائية والورق واللب والبتروكيماويات والطاقة على نفس مبدأ العضو الدوار والجزء الثابت من أجل القياس والنقل المتسقين

ك الشركة المصنعة للمضخات اللولبية توريد كل من كاملة مضخات برغي واحد والفردية قطع غيار للمضخات الحلزونية التقدمية ، تعد مطابقة مادة الدوار والطلاء مع الصناعة المحددة جزءًا روتينيًا من عملية المواصفات، نظرًا لأن الدوار المناسب لمهمة الحمأة الكاشطة ليس هو الاختيار الصحيح تلقائيًا لنقل المواد الغذائية.

يعكس هذا الرسم التوضيحي نمطًا عامًا يتم رؤيته عبر الصناعات العملية: التطبيقات التي تتضمن مواد صلبة كاشطة، مثل نقل الحمأة والواجبات الكيميائية أو البتروكيماوية، تضع طلبًا أكبر على مقاومة تآكل الدوار مقارنة بالتطبيقات اللطيفة مثل نقل المنتجات الغذائية أو معالجة المياه النظيفة. وهذا هو على وجه التحديد السبب وراء ضرورة مطابقة اختيار مادة الدوار والطلاء دائمًا للمهمة المحددة بدلاً من التعامل معها كقرار واحد يناسب الجميع، ولماذا يؤدي التشاور مع مورد المضخة أثناء المواصفات إلى منع مشكلات التآكل المبكر لاحقًا.

ممارسات التشغيل التي تعمل على إطالة عمر خدمة الدوار

وبعيدًا عن اختيارات المواد والطلاء، فإن انضباط التشغيل اليومي له تأثير قابل للقياس على مدة بقاء الدوار اللولبي الواحد في الخدمة. يتم التعرف على الممارسات التالية على نطاق واسع في صناعة المضخات الحلزونية التقدمية والبثق باعتبارها طرقًا فعالة لإبطاء تقدم التآكل.

1. قم بتشغيل الطارد أو المضخة بدقة وفقًا لإجراءاتها المقدرة، مع تجنب ظروف التحميل الزائد ودورات التشغيل والإيقاف المتكررة وغير الضرورية
2. قم بجدولة فحوصات الصيانة الدورية لتقييم تآكل الدوار والبرميل أو الجزء الثابت، واستبدال المكونات شديدة التآكل قبل أن تؤثر على جودة المصب
3. قم بتنظيف الدوار ومبيته بانتظام لإزالة الشوائب والبقايا العالقة التي قد تؤدي إلى تسريع التآكل المسبب للتآكل
4. قم بتطبيق التشحيم المناسب على سطح التلامس بين الدوار والإسكان لتقليل التآكل الناتج عن الاحتكاك
5. الحفاظ على جودة المواد الخام المتسقة، وتجنب المواد الأولية ذات الشوائب الزائدة أو حجم الجسيمات غير المتساوي الذي يزيد من تآكل المواد الكاشطة
6. يمكنك التحكم بدقة في نظام التدفئة والتبريد لتجنب التقلبات المفرطة في درجات الحرارة التي تؤدي إلى الضغط على مادة الدوار

يوضح الرسم البياني أدناه، بشكل عام، كيف تميل ممارسات الصيانة المتسقة إلى التأثير على التآكل التراكمي للدوار على مدار فترة تشغيل ممتدة مقارنة بالصيانة البسيطة أو غير المنتظمة. يتم تقديمه كاتجاه مفاهيمي بدلاً من البيانات المقاسة من وحدة معينة، نظرًا لأن منحنيات التآكل الفعلية تعتمد بشكل كبير على كشط المادة والتحكم في درجة الحرارة ودورة العمل. ومع ذلك، فإن الفجوة الآخذة في الاتساع بين الخطين بمرور الوقت تعكس نمطًا شائعًا في جميع أنحاء الصناعة: فروق التآكل في المرحلة المبكرة صغيرة، ولكنها تتفاقم بشكل كبير كلما طالت فترة بقاء الدوار الذي تم صيانته بشكل سيئ في الخدمة المستمرة. تعد هذه واحدة من أوضح الحجج لبناء جدول فحص روتيني في أي خطة صيانة للمضخة أو البثق بدلاً من التفاعل فقط بعد حدوث الفشل. تكون المرافق التي تتتبع اتجاهات التآكل بمرور الوقت في وضع أفضل بشكل عام للتخطيط لاستبدال الدوار بشكل استباقي بدلاً من التعرض لوقت توقف غير مخطط له.

حول شركة جينججيانغ ميجيا لصناعة المضخات المحدودة

يقع Jingjiang Meijia Pump Industry Co., Ltd. في رقم 36 طريق Xintai، منطقة Jingjiang للتنمية الاقتصادية والتكنولوجية، مقاطعة Jiangsu. يتمثل نشاط الشركة في الإنتاج والمبيعات وخدمة ما بعد البيع للمضخات اللولبية المفردة وقطع غيار المضخات اللولبية المفردة، مع فريق هندسي من ذوي الخبرة في تصميم وتصنيع وفحص مجموعات المضخات اللولبية الكاملة.

تتميز منتجات المضخات اللولبية المفردة Meijia بنطاق هيكلي كامل وخيارات تكوين متنوعة ومواصفات كاملة مناسبة للتطبيقات التي تركز على المتانة. يتم استخدامها في عمليات معالجة المياه البيئية والمعالجة الكيميائية والورق واللب والأغذية والأدوية والبتروكيماويات والطاقة. ك الشركة المصنعة للمضخات اللولبية ، توفر Meijia Pump Industry أيضًا ملحقات عالمية متوافقة مع مجموعة واسعة من أنظمة المضخات اللولبية الفردية، مدعومة بقدرة إنتاجية وخبرة فنية تهدف إلى توفير أداء مستقر لمنتجاتها.

ويحتفظ مركز خدمة ما بعد البيع التابع للشركة بفريق من المهندسين متواجدين لدعم العملاء بالمتابعة الفنية بعد التركيب. من خلال المقارنة طويلة المدى عبر بيئات وظروف عمل مختلفة، أفاد المستخدمون أن منتجات المضخة اللولبية المفردة Meijia تستمر في العمل بشكل موثوق سنة بعد سنة. ترحب شركة Jingjiang Meijia Pump Industry بالزيارات والتبادل الفني من الشركاء في جميع أنحاء الصناعة.

الأسئلة المتداولة

س 1: ما الذي يسبب التآكل المبكر للدوار اللولبي المفرد؟

عادة ما يحدث التآكل المبكر بسبب مجموعة من درجات حرارة التشغيل المرتفعة، والاحتكاك الميكانيكي ضد البرميل أو الجزء الثابت، والشوائب في المواد المعالجة، وعدم تطابق الهندسة أو الطلاء مع المهمة المحددة.

س2: كيف أعرف ما إذا كان الدوار اللولبي المفرد يحتاج إلى الاستبدال؟

تشمل المؤشرات الشائعة انخفاض مخرجات التدفق، وزيادة الضوضاء أو الاهتزاز أثناء التشغيل، وقراءات الضغط غير المتسقة، والحفر السطحي المرئي أو الحز أثناء الفحص الروتيني.

س 3: هل يمكن استخدام نفس تصميم الدوار لتطبيقات الأغذية والصرف الصحي؟

عموما لا يخلو من التعديل. يتطلب دوار المضخة اللولبية للطعام مواد وتشطيبات صالحة للطعام، في حين يتم تحديد دوار المضخة اللولبية لمياه الصرف الصحي أو الحمأة عادةً بطبقات مختلفة وهندسة مناسبة للمواد الصلبة الكاشطة.

س 4: كم مرة يجب فحص الدوار اللولبي المفرد؟

يعتمد تكرار الفحص على شدة الخدمة، ولكن يوصى بإجراء فحوصات بصرية وأبعاد روتينية أثناء فترات الصيانة المجدولة لاكتشاف اتجاهات التآكل قبل أن تؤثر على جودة المخرجات.

س 5: هل قطع غيار المضخة اللولبية المفردة قابلة للتبديل عبر العلامات التجارية؟

يختلف توافق الأبعاد حسب الشركة المصنعة، لذلك يجب مطابقة قطع الغيار للمضخات الحلزونية اللامركزية، بما في ذلك الدوارات والأعضاء الساكنة، مع مواصفات المضخة الأصلية أو تأكيدها مع المورد قبل الطلب.
